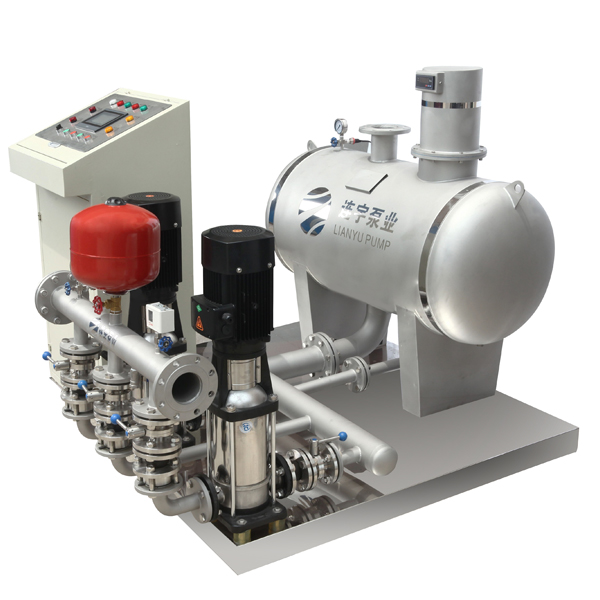

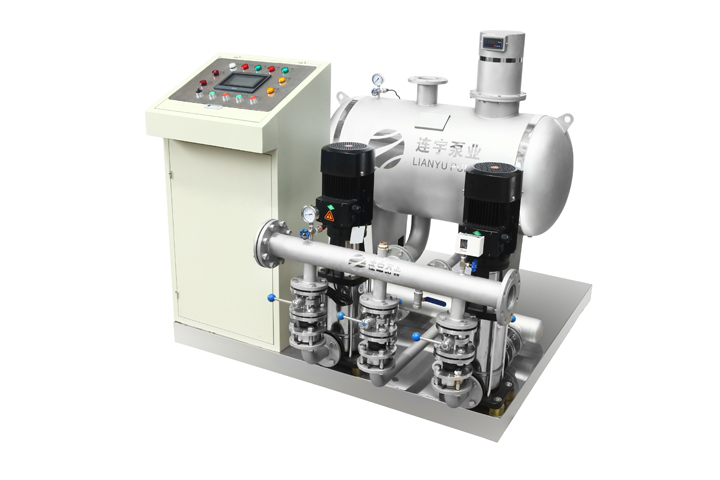

无负压供水设备是可以串接在市区政管网上给用户进行二次加压的一种给水设备不需要建造蓄水池、高位水箱、，直接串接在市政管网上，设备正常运行时不会对市政管网形成负压（吸水），完全符合我国《城市供水条例》的要求，可以充分利用市政管网原有压力，采用变频调速给水方式节能效果极其显著。推向市场

设备原理

无负压供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水；当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到绝对压力小于0（或设定的管网保护压力）时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响；当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水；当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行；当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又最大限度的满足用户需求，降低供水能耗，实现供水系统最优运行。

工作原理

一、 无负压流量控制器

采用专利技术的无负压控制器 时刻监测控制市政管网及补偿罐中的

压力，当自来水压力不足时，无负压控制器开始工作，保证市政管网的水压不受影响，自来水公司135号文件规定市政压力不能低于2KG，无负压流量控制器不仅保证了用户用水的安全稳定，同时确保了市政管网压力的稳定。

二、 双向补偿装置

采用发明专利技术储能与释放调节装置双向补偿，可自动对自来水管网进行持续水量补偿，还可以对用户管网起到稳压补偿的作用，确保该设备对自来水管网不产生负压供水低峰双向补偿器工作，将水泵出口端的高压水引向低压腔，向低压腔补水，低压腔补满后，关闭，再向高压腔继续补水，当液面逐渐上升，带压得惰性气体被挤压回能量储存装置内，这样就完成了低峰期给罐内补水的过程，当高峰期供水或市政管网压力下降时，双向补偿装置将低压腔的水向恒压腔补水，同时能量存储装置释放能量，积挤压高压腔水向低压腔补水，汇同恒压腔的市政水一同给用水补水，这样就完成了高峰期向用户补水的过程。

三、能量储存器

采用专利技术的能量储存器，内置带压不浮于水的惰性气体，当高峰期供水时，释放能量挤压高压腔水向低压补水，充分利用能量守恒定律的原理，实现高峰期给用户补水，保证罐中的水能够最大程度的补偿到用户管网中，抑制负压产生，保证不对市政管网产生影响。

节能原理

无负压供水设备通过改变输入到交流电机的电源频率，从而达到调节交流电动机转速的目的。根据流体力学的基本定律可知：水泵类设备均属平方转矩负载，其转速N与流量Q、压力（扬程）H以及轴功率P具有如下关系：

--Q1/Q2=N1/N2； （1）

--H1/H2=（N1/N2）2； （2）

--P1/P2=（ N1/N2）3 ;（3）

- Q1、 H1、 P1----水泵在N1转速时的流量、压力（或扬程）、轴功率；

--Q2、 H2、 P2------水泵在N2转速时的相似工矿条件下的流量、压力（或扬程）、轴功率。

--.将供电频率由50HZ降为45HZ，

--则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；

将供电频率由50HZ降为40HZ，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

无负压供水设备水泵一般是按供水系统在设计时的最大工况需求来考虑的，而用水系统在实际使用中有很多时间不一定能达到用水的最大量,一般用阀门调节增大系统的阻力来节流,造成电机用电损失，而采用变频器可使系统工作状态平缓稳定,通过改变转速来调节用水供应,并可通过降低转速节能收回投资。
